Máquina CTP de placa de polímero cliché de impresión flexográfica

                                                                         Máquina CTP de placa de polímero cliché de impresión flexográfica





La impresión flexográfica es un tipo de impresión tipográfica, pero la plancha de impresión es suave y flexible. La presión de la impresión flexográfica es sólo 1/30 de la de la impresión tipográfica tradicional y el cartón corrugado se deforma ligeramente después de la impresión. La tinta a base de agua utilizada en la impresión flexográfica es absorbida casi por completo por el cartón corrugado siempre que toque ligeramente el cartón corrugado. Los materiales de placa flexográfica comúnmente utilizados son placa de resina fotosensible y caucho.

La impresión flexográfica es más adecuada para cajas corrugadas con estándares de precisión de impresión bajos (como borradores de líneas de texto), grandes cantidades, requisitos rápidos, áreas grandes y precios bajos.





Fuerza EcooGraphix Flexo CTP:



1)Fácil de usar:

Después de colocar la placa, el único paso que debe hacer es presionar un botón para finalizar la carga de la placa en segundos.

2) Enfoque automático:La máquina se puede utilizar para placas de diferentes espesores, desde 0.15 mm hasta 6,35 mm. El sistema de enfoque automático dinámico mantiene un enfoque preciso constantemente para garantizar puntos nítidos.

3)Sistema de equilibrio automático del tamborNo toma más de 5 segundos ajustar el bloque de equilibrio del tambor a una posición que haga que el tambor sea estable en rotación a alta velocidad.

4) Cambio automático del canal láser:Cuando algún canal láser falla, el sistema de cambio automático de canal láser puede continuar la producción a través del canal consecutivo más largo que permanezca funcionando para garantizar una producción ininterrumpida.

5)Motor lineal:Más preciso, más sencillo y más fiable.

6)Larga vida útil y garantía de repuestos: Laser Lifetime:>10000h





Modelo	ECOO-4835S	ECOO-4835F
Exponer el método	Tambor externo
Sistema de imágenes	Dispositivo láser de fibra de 1064 nm (cabezales H256)
Rendimiento	3 m²/hora a 5080 ppp	5 m²/hora a 5080 ppp
	48*35 pulgadas, aproximadamente 20 minutos	48*35 pulgadas, aproximadamente 12 minutos
Tamaño de exposición	Tamaño máximo 1200*1020 mm, mín. Tamaño 200*200mm
Tipo de medio	Película de ablación en seco, Placa tipográfica de lavado con agua digital. Placa flexográfica de lavado con agua digital, Placa flexográfica de lavado con solvente digital
Espesor de la placa	0.140 mm a 6,35 mm
Resolución	5080DPI (compatible con 2540DPI), se puede ampliar para admitir 10160DPI
Carga de placa	Carga de placas automática/manual
Peso neto	1500 kilos
Tamaño de la máquina (Ancho x Largo x Alto) mm	1974*1750*1537 mm (largo x ancho x alto)
Fuente de alimentación	Tensión trifásica: 380V, Máx. Potencia (valor pico) 16 kw
Operación Ambiente	recomendado:15-30 grados, máx.21-25 grados, humedad:40-70%



Modelo	VULCANO-5080S	VULCANO-5080F
Exponer el método	Tambor externo
Sistema de imágenes	Dispositivo láser de fibra de 1064 nm (cabezales H256)
Rendimiento	3 m²/hora a 5080 ppp	5 m²/hora a 5080 ppp
	50*80 pulgadas, tarda 45 minutos	50*80 pulgadas, tarda 30 minutos
Tamaño de exposición	Tamaño máximo 1270*2032 mm, mín. Tamaño 200*200mm
Tipo de medio	Película de ablación en seco, Placa tipográfica de lavado con agua digital. Placa flexográfica de lavado con agua digital, Placa flexográfica de lavado con solvente digital
Espesor de la placa	0.140 mm a 6,35 mm
Resolución	5080DPI (compatible con 2540DPI), se puede ampliar para admitir 10160DPI
Carga de placa	Carga de placas automática/manual
Peso neto	2500 kilos
Tamaño de la máquina (Ancho x Largo x Alto) mm	2970*1705*1537 mm (largo x ancho x alto)
Fuente de alimentación	Tensión trifásica: 380V, Máx. Potencia (valor pico) 16 kw
Operación Ambiente	recomendado:15-30 grados, máx.21-25 grados, humedad:40-70%



El sistema 5080 Computer To Flexo Plate adopta el último desarrollo de la tecnología de cabezal láser H256.

Una producción de plancha de tamaño completo de 50 x 80 pulgadas solo necesita 30 minutos.



Proceso de fabricación de planchas digitales flexográficas CTP
Primero, utilice una computadora para crear los gráficos, imágenes, texto, etc. que se van a grabar.

Luego, un software especial de imágenes por computadora convertirá la información gráfica del original en datos de parámetros relevantes ejecutables, como profundidad, tamaño y forma, para la modulación del rayo láser.

El sistema de control controla entonces el movimiento del rayo láser según la orden. El láser actúa sobre la superficie del material y utiliza la potencia del láser para eliminar la información gráfica en puntos.

Después de la ablación, los restos de puntos se procesan mediante un dispositivo especial.



Ventajas del equipo
1. Al utilizar un dispositivo láser de fibra de alta potencia, a 5080 ppp, solo se necesitan 30 minutos para generar una imagen completa con un tamaño de placa de 50 x 0 pulgadas, y también puede permitir aumentar la productividad en un 10 % para casos urgentes. necesidad, de esta manera, el cliente puede cumplir con el plazo de algunos trabajos urgentes



2. La exclusiva tecnología de modulación independiente permite que el láser se divida en 256 canales con control de cada canal, lo que aumenta considerablemente la productividad. La forma del punto láser es de tipo rectangular, lo que puede ofrecer una calidad de punto y un rendimiento de salida de imagen mucho mejores.

3. El cabezal láser H256 utiliza un nuevo sistema óptico de aumento de alta potencia para lograr una resolución óptica de 5080 ppp.

4. A 5080 ppp, puede generar imágenes de líneas inclinadas o circulares tan finas como 15 um; para líneas verticales y horizontales, puede ser tan fino como 5um. Cada píxel de la imagen es muy nítido y claro. Esto puede aumentar la fidelidad del color en un 30%.



6. El cabezal láser también puede admitir una salida de 2540 ppp. Si el requisito de salida de imágenes no es crítico, el modo de salida se puede ajustar a una exposición de doble línea superpuesta, lo que puede aumentar considerablemente la productividad al 150 %.
7. El dispositivo de motor de bobina móvil se utiliza para la función de enfoque automático dinámico. Esto puede garantizar un enfoque preciso durante la exposición en la superficie no uniforme de la placa fexo.



8. Las funciones de superposición de líneas dobles y líneas triples pueden permitir la ablación LAMS con una calidad de imagen superior y eficiencia para la exposición de placas flexográficas.

9, el monitoreo instantáneo de la temperatura y la calibración previa del cabezal láser pueden garantizar la estabilidad y confiabilidad de la exposición al láser.
Esta nueva generación de dispositivo Light Valve también puede permitir aumentar la resolución a 10160 ppp. En esta resolución súper alta, el tamaño del punto láser es de 2,5 umx2 5um y puede generar imágenes de 5 líneas um o menos.



Otros equipos necesarios para la fabricación de planchas flexográficas:



Máquina de exposición de película trasera de placa flexográfica



Lavadora de placas flexográficas



Máquina Dring para tratamiento de luz con placa flexográfica

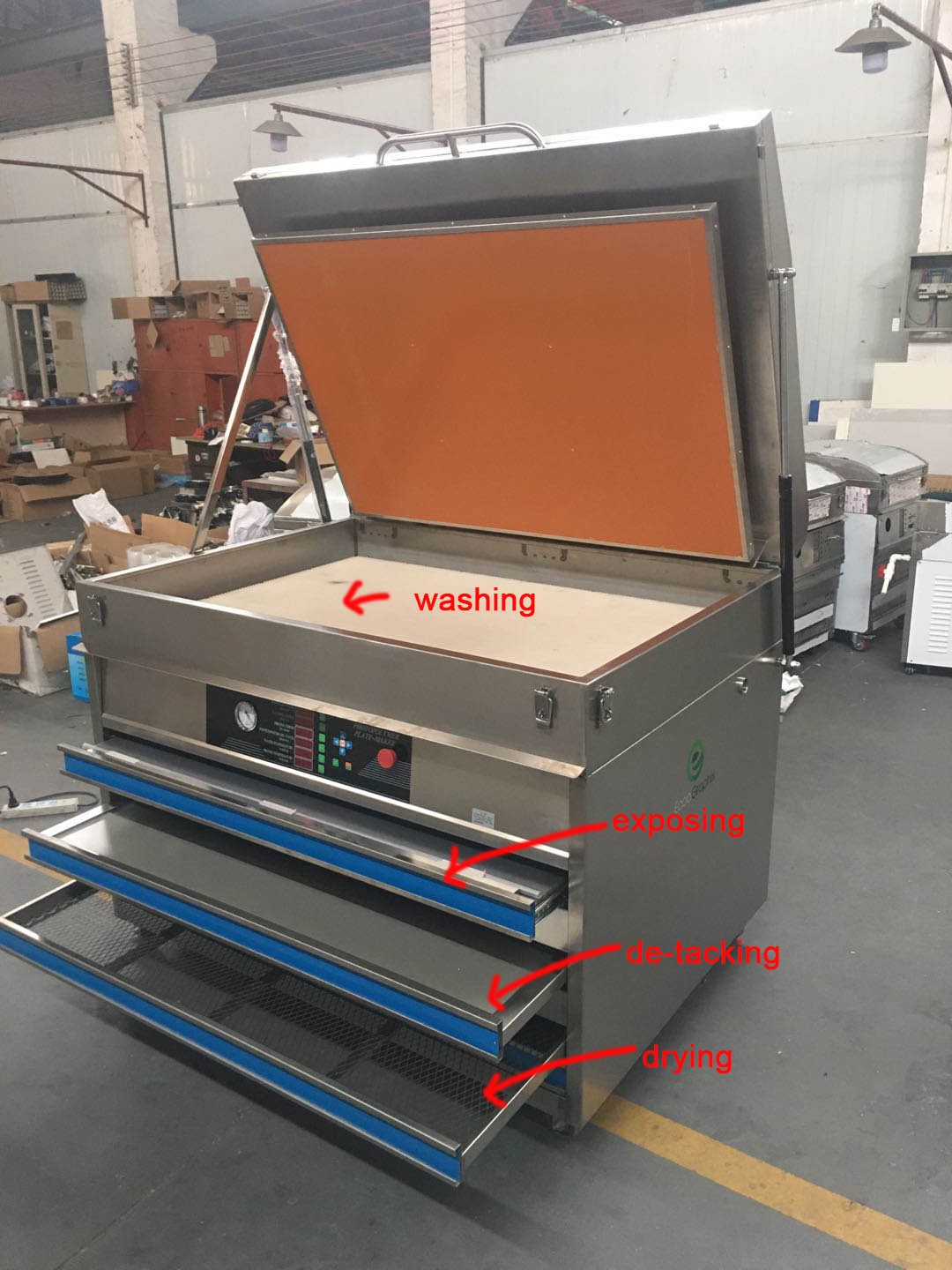

Procesador todo en uno Flex Plate
