Placa de polímero flexográfica CTP para impresión de envases de plástico

                                                                         Placa de polímero flexográfica CTP para impresión de envases de plástico





La impresión flexográfica es un tipo de proceso de impresión en relieve que utiliza placas de impresión de polímeros flexibles y transfiere tinta a través de un rodillo anilox. Las áreas de imagen elevadas de la placa flexible se recubren uniformemente con una capa de tinta mediante el rodillo anilox durante la impresión. Bajo la presión del cilindro de impresión, la capa de tinta de las áreas de la imagen se transfiere a la superficie del sustrato, formando imágenes claras.

Los procesos de fabricación de planchas flexográficas son: exposición posterior (aproximadamente 20 min)-Fabricación de planchas CTP (aproximadamente 30 min)-exposición principal de planchas flexográficas (aproximadamente 30 min)-Lavado de planchas CTP (aproximadamente 90 min), secado de planchas flexográficas -Despegue.

EcooGraphix es un proveedor profesional de fabricación de planchas de preimpresión. Ofrecemos diferentes formatos flexográficos CTP para imágenes digitales de planchas.



Fuerza EcooGraphix Flexo CTP:



Ventajas del equipo

Utilizando un dispositivo láser de fibra de alta potencia, a 5080 ppp, solo se necesitan 30 minutos para generar una imagen completa con un tamaño de placa de 50 x 80 pulgadas. También puede permitir aumentar la productividad en un 10 % para necesidades urgentes. De esta manera, el cliente puede cumplir con la fecha límite de algunos trabajos urgentes.

La tecnología de modulación independiente de 256 canales permite que el láser se divida en 256 canales con control de cada canal, lo que aumenta considerablemente la productividad. La forma del punto láser es de tipo rectangular, lo que puede ofrecer una calidad de punto y un rendimiento de salida de imagen mucho mejores.

3. El cabezal láser H256 utiliza un nuevo sistema óptico de aumento de alta potencia para lograr una resolución óptica de 5080 ppp.

4, a 5080 ppp, puede obtener imágenes de líneas inclinadas o circulares tan finas como 15 um; para líneas verticales y horizontales, puede ser tan fina como 5 um. Cada píxel de la imagen es muy nítido y claro. Esto puede aumentar la fidelidad del color en un 30%.

5. Esta nueva generación de dispositivos de válvula de luz también puede aumentar la resolución a 10160 ppp. En esta resolución súper alta, el tamaño del punto láser es de 2,5 um x 2,5 um y puede generar imágenes de 5 líneas um o menos.

6. El cabezal LV también puede admitir una salida de 2540 ppp. Si el requisito de salida de imágenes no es crítico, el modo de salida se puede ajustar a doble línea sobre exposición superpuesta, lo que puede aumentar considerablemente la productividad al 150 %.

7. El dispositivo de motor de bobina móvil se utiliza para la función de enfoque automático dinámico. Esto puede garantizar un enfoque preciso durante la exposición en la superficie no-uniforme de la placa flexográfica.

8. Las líneas dobles y triples sobre las funciones de superposición pueden permitir la ablación LAMS con una calidad de imagen superior y eficiencia para la exposición de placas flexográficas.

9, el monitoreo instantáneo de la temperatura y la precalibración del cabezal láser pueden garantizar la estabilidad y confiabilidad de la exposición al láser.

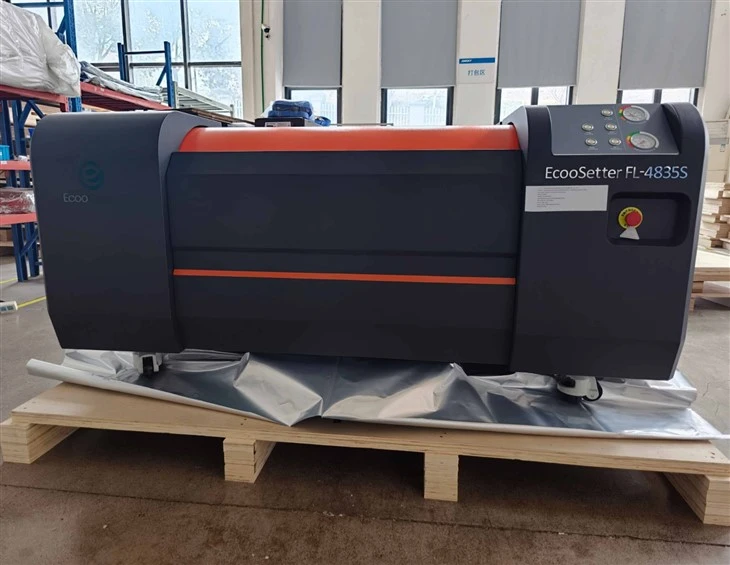

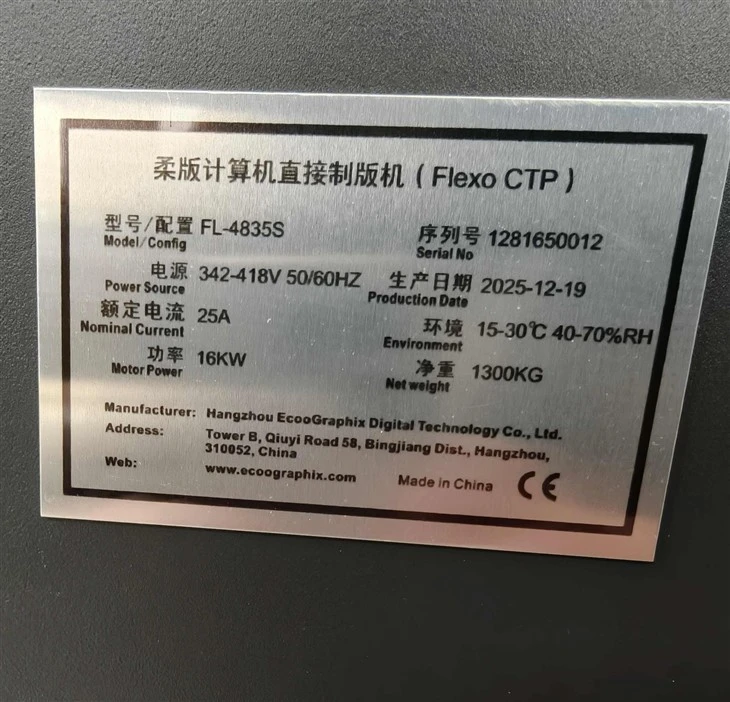

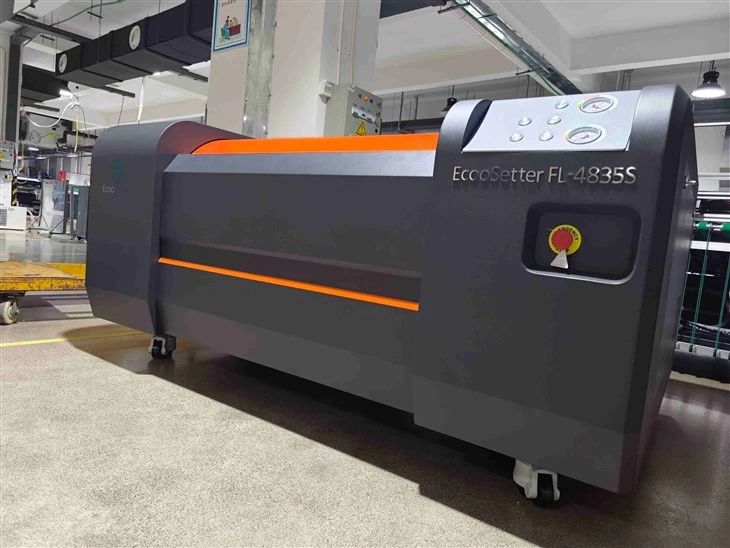

Modelo	ECOO-4835S	ECOO-4835F
Exponer el método	Tambor externo
Sistema de imágenes	Dispositivo láser de fibra de 1064 nm (cabezales H256)
Rendimiento	3 m²/hora a 5080 ppp	5 m²/hora a 5080 ppp
	48*35 pulgadas, aproximadamente 20 minutos	48*35 pulgadas, aproximadamente 12 minutos
Tamaño de exposición	Tamaño máximo 1200*1020 mm, mín. Tamaño 200*200mm
Tipo de medio	Película de ablación en seco, Placa tipográfica de lavado con agua digital. Placa flexográfica de lavado con agua digital, Placa flexográfica de lavado con solvente digital
Espesor de la placa	0,140 mm a 6,35 mm
Resolución	5080DPI (compatible con 2540DPI), se puede ampliar para admitir 10160DPI
Carga de placa	Carga de placas automática/manual
Peso neto	1500 kilos
Tamaño de la máquina (Ancho x Largo x Alto) mm	1974*1750*1537 mm (largo x ancho x alto)
Fuente de alimentación	Tensión trifásica: 380V, Máx. Potencia (valor pico) 16 kw
Operación Ambiente	recomendado: 15-30 grados, máx. 21-25 grados, humedad: 40-70%



Modelo	VULCAN-5080S	VULCAN-5080F
Exponer el método	Tambor externo
Sistema de imágenes	Dispositivo láser de fibra de 1064 nm (cabezales H256)
Rendimiento	3 m²/hora a 5080 ppp	5 m²/hora a 5080 ppp
	50*80 pulgadas, tarda 45 minutos	50*80 pulgadas, tarda 30 minutos
Tamaño de exposición	Tamaño máximo 1270*2032 mm, mín. Tamaño 200*200mm
Tipo de medio	Película de ablación en seco, Placa tipográfica de lavado con agua digital. Placa flexográfica de lavado con agua digital, Placa flexográfica de lavado con solvente digital
Espesor de la placa	0,140 mm a 6,35 mm
Resolución	5080DPI (compatible con 2540DPI), se puede ampliar para admitir 10160DPI
Carga de placa	Carga de placas automática/manual
Peso neto	2500 kilos
Tamaño de la máquina (Ancho x Largo x Alto) mm	2970*1705*1537 mm (largo x ancho x alto)
Fuente de alimentación	Tensión trifásica: 380V, Máx. Potencia (valor pico) 16 kw
Operación Ambiente	recomendado: 15-30 grados, máx. 21-25 grados, humedad: 40-70%



El sistema 5080 Computer To Flexo Plate adopta el último desarrollo de la tecnología de cabezal láser H256.

Una producción de plancha de tamaño completo de 50 x 80 pulgadas solo necesita 30 minutos.



Proceso de fabricación de planchas digitales flexográficas CTP
Primero, utilice una computadora para crear los gráficos, imágenes, texto, etc. que se van a grabar.

Luego, un software especial de imágenes por computadora convertirá la información gráfica del original en datos de parámetros relevantes ejecutables, como profundidad, tamaño y forma, para la modulación del rayo láser.

El sistema de control controla entonces el movimiento del rayo láser según la orden. El láser actúa sobre la superficie del material y utiliza la potencia del láser para eliminar la información gráfica en puntos.

Después de la ablación, los restos de puntos se procesan mediante un dispositivo especial.

Ventajas del equipo
1. Usando un dispositivo láser de fibra de alta potencia, a 5080 ppp, solo toma 30 minutos generar un tamaño de imagen completo de una placa de 50 pulgadas x B0 pulgadas, también puede permitir aumentar la productividad en un 10% para necesidades urgentes, de esta manera, el cliente puede cumplir con la fecha límite de algunos trabajos urgentes



2. La exclusiva tecnología de modulación independiente permite que el láser se divida en 256 canales con control de cada canal, lo que aumenta considerablemente la productividad. La forma del punto láser es de tipo rectangular, lo que puede ofrecer una calidad de punto y un rendimiento de salida de imagen mucho mejores.

3. El cabezal láser H256 utiliza un nuevo sistema óptico de aumento de alta potencia para lograr una resolución óptica de 5080 ppp.

4. A 5080 ppp, puede generar imágenes de líneas inclinadas o circulares tan finas como 15 um; para líneas verticales y horizontales, puede ser tan fino como 5um. Cada píxel de la imagen es muy nítido y claro. Esto puede aumentar la fidelidad del color en un 30%.



6. El cabezal láser también puede admitir una salida de 2540 ppp. Si el requisito de salida de imágenes no es crítico, el modo de salida se puede ajustar a una exposición de doble línea superpuesta, lo que puede aumentar considerablemente la productividad al 150 %.
7. El dispositivo de motor de bobina móvil se utiliza para la función de enfoque automático dinámico. Esto puede garantizar un enfoque preciso durante la exposición en la superficie no uniforme de la placa fexo.



8. Las funciones de superposición de líneas dobles y líneas triples pueden permitir la ablación LAMS con una calidad de imagen superior y eficiencia para la exposición de placas flexográficas.

9, el monitoreo instantáneo de la temperatura y la calibración previa del cabezal láser pueden garantizar la estabilidad y confiabilidad de la exposición al láser.
Esta nueva generación de dispositivo Light Valve también puede permitir aumentar la resolución a 10160 ppp. En esta resolución súper alta, el tamaño del punto láser es de 2,5 umx2 5um y puede generar imágenes de 5 líneas um o menos.



Otros equipos necesarios para la fabricación de planchas flexográficas:



Máquina de exposición de película trasera de placa flexográfica



Lavadora de placas flexográficas



Máquina Dring para tratamiento de luz con placa flexográfica



Procesador todo en uno Flex Plate
