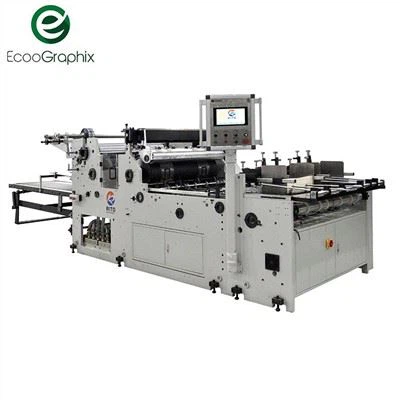

Máquina para parchear ventanas de cajas de papel
Las máquinas parcheadoras automáticas de ventanas de cartón Ecoo TC-1100,TC{1}} son equipos especiales para cajas de cartón, laminación de ventanas de cajas de color para cartón y papel corrugado; Las máquinas son ampliamente utilizadas en el parcheo de películas para empaquetar con o sin la ventana de la caja de vino, caja de regalo, caja de papel de seda, caja de cosméticos, etc. También puede realizar la función de encolado de papel, parcheo de película, corte de película y recogida de papel antes de plegar cajas. TC1000 es de un solo carril, TC1100 es de doble carril.
- Entrega Rápida
- Seguro de calidad
- Servicio al cliente 24/7
Introducción del producto
Máquina encoladora de película de parcheo de ventana de caja de papel
1. Aplicación
Las máquinas parcheadoras automáticas de ventanas de cartón Ecoo TC-1100,TC{1}} son equipos especiales para cajas de cartón, laminación de ventanas de cajas de color para cartón y papel corrugado;
Las máquinas son ampliamente utilizadas en el parcheo de películas para empaquetar con o sin la ventana de la caja de vino, caja de regalo, caja de papel de seda, caja de cosméticos, etc. También puede realizar la función de encolado de papel, parcheo de película, corte de película y recogida de papel antes de plegar cajas.
TC1000 es de un solo carril, TC1100 es de doble carril.
2.Principales características:
1) Completamente automático con alta velocidad.
2) La sección de encolado se puede sacar fácilmente para colocarla y limpiarla.
3) La sección de cese está equipada con ruedas calefactoras independientes para el plegado.
4) Equipado con un sistema de alimentación de correa inferior, con la opción de elegir el sistema de elevación de pilotes y el sistema de elevación de correa.
5) Las cajas se entregan desde la sección de pegado a la sección de parcheo de ventanas por succión.
La succión se ejecuta individualmente y se registra por sensor.
El cilindro de la cuchilla tiene un sistema de soplado o succión ajustable para garantizar que la película de plástico sea
parcheado en la ventana de la caja con precisión.
6) El cinturón en la sección de entrega es ancho. El operador puede ajustar la altura de la cinta y los productos terminados se alinean en línea recta
3.material de pelicula:
Aplicable a PET, PVC, PP, OPP, PE, Asha e incluso papel.
También se puede utilizar para películas con efectos especiales como película ligera, película muda, película flash, película en color, película impresa, película con filtro UV y película fluorescente.
4.Especificaciones técnicas:
Especificaciones | ||||
Modelo | Ecoo-TC1100 | Ecoo-TC1000 | ||
El estilo de producción | 2-operación de carril | 1-operación de carril | ||
Longitud A del papel en blanco | 100 mm-900mm | 100 mm-420mm | ||
Ancho B del papel en blanco | 80mm-530mm | 100 mm-750mm | ||
Longitud ventana/material de revestimiento C | 80mm-760mm | 80mm-280mm | ||
Ancho ventana/material de revestimiento C | 30mm-380mm | 30mm-550mm | ||
Velocidad de la máquina | Menor o igual a 400 piezas/min | Menor o igual a 200 piezas/min | ||
Peso del cartón | ||||
Caja de cartón | 180g/m2-600g/m2 | |||
Acanalado | Menor o igual a 1,5 mm | |||
Espesor de la película | ||||
PVC, PE, PS | 0.05mm-0.3mm | |||
MASCOTA | 0.05mm-0.2mm | |||
Diámetro externo | Menor o igual a 500 mm | |||
Diámetro interno | 70mm-80mm | |||
El tamaño de la máquina | 5600 (largo) x 2000 (ancho) x 1500 (alto) mm | 4800 (largo) x 1600 (ancho) x 1500 (alto) mm | ||
Potencia del motor principal | 4kw | |||
Poder total | 22kw | |||
1. Pieza de dimensionamiento (pegado):
La sección de encolado consiste en el rodillo encolador cromado, la placa de separación de encolado, la guía lateral y el rodillo de moldeo encolado.
La placa de separación de pegamento es ajustable para controlar el área y la cantidad de pegamento.
En caso de que la máquina se apague, el cilindro levantará el rodillo de pegamento y luego la máquina será impulsada por otro motor separado para evitar la fuga de pegamento.
Está disponible la opción de mesa lista para preparar previamente, el operador puede configurar el molde fuera de la máquina. Es conveniente y ahorra tiempo.
2. Sección de la esquina de plegado
La sección de plegado está equipada con ruedas calefactoras independientes para el plegado.
Hay un cilindro independiente calentado por aceite para aplanar la película de plástico curvada
Equipado con un sistema de corte de esquinas controlado por servo para suavizar la película de plástico
Equipado con sistema de micro-ajuste
3.Parte del alimentador (alimentación de papel)
La máquina está equipada con servo alimentador, con la opción de elegir entre el sistema de elevación de bolitas y el sistema de elevación de correa.
La cinta de alimentación puede funcionar de forma continua mientras que las cajas pueden pasar por el sistema de elevación de pilling móvil hacia arriba/hacia abajo. Este sistema de levantamiento de bolitas es flexible y capaz de alimentar diferentes cajas sin rayar las cajas.
El diseño del sistema de alimentación es una tecnología avanzada. El alimentador de correa síncrona está equipado con un sistema de succión. En la sección de ajuste de la cadena hay cuatro cadenas de alimentación.
Hay una puerta de alimentación en el alimentador que le permite ajustar el riel superior sin herramientas adicionales. Este riel superior está hecho de acero plano y está conectado a la parte media del marco.
Incluso cuando hay un atasco grave, la posición es precisa y puede usar el microajuste para ajustar.
4.Parte de parcheo de ventana
Las cajas se entregan desde la sección de pegado a la sección de reparación de ventanas por succión.
La succión se ejecuta individualmente y se registra por sensor. Cuando hay una hoja en blanco, la mesa de succión bajará para evitar que se pegue pegamento en la correa. El operador puede ajustar el volumen de aire de succión de acuerdo con el tamaño de la caja.
El cilindro de succión está hecho de un material especial. Es suave, por lo que la velocidad de parcheo es alta y no se raya la película de plástico.
Cuando el cilindro de la cuchilla está rodando, se cruza con otra barra de cuchilla fija y, por lo tanto, corta la película de plástico como "tijeras". El filo es plano y liso.
El cilindro de la cuchilla tiene un sistema de soplado o succión ajustable para garantizar que la película de plástico se aplique con precisión en la ventana de la caja.
