Máquina de recubrimiento de barniz general y punto UV de alta velocidad



Punto UV de alta velocidad y barniz generalMáquina de recubrimiento


La máquina de recubrimiento general y puntual UV de alta velocidad adopta el método de paso de hoja con pinza oscilante superior para permitir una velocidad máxima de 9000 hojas/hora.
El sistema de curado UV con cinta transportadora de teflón tiene características de mayor velocidad, orientación precisa y curado UV, mayor eficiencia y menor consumo de energía.
Se utiliza tanto para papeles gruesos como finos, y se puede utilizar para recubrimientos de barniz UV total y parcial o para recubrimientos de barniz a base de agua.





Descripción del Producto

---

Partes y funciones:




1. alimentador

El alimentador ampliado con cuatro ventosas de succión y cuatro de avance y soplado de aire para el carrete puede alimentar la hoja con facilidad y sin problemas.
En caso de desalineación de hojas dobles o de varias hojas, la acción de alimentación se detendrá de emergencia.


2. Registro de papel frontal y lateral
Hay dos sensores para reflejar en la mesa de transferencia de hojas. Cuando se detiene repentinamente la alimentación de la hoja, los sensores lo sentirán y la impresión se retirará automáticamente y disminuirá la presión y la lámpara UV se transferirá a media lámpara para encenderse para evitar que la hoja se queme.


3. Suministro de recubrimiento de barniz
Control del diseño del rodillo anilox y de la rasqueta por consumo y volumen de barniz para satisfacer la demanda de productos y operar fácilmente.
(El consumo y el volumen de barniz están determinados por el LPI del rodillo anilox cerámico)


4. Unidad de transferencia
Después de que la hoja se transfiere del cilindro de presión a la pinza, el volumen de aire que sopla para el papel puede sostener y revertir la hoja suavemente, lo que puede evitar que se raye la superficie de la hoja.


5. Secado por infrarrojos
Hay unidades de secado IR dobles con 24 tubos IR, para secar el barniz a base de agua.
Dividido en cuatro grupos de interruptores separados, tome libremente el modo de ahorro de energía.
La menor succión por la cinta transportadora de teflón hace que la evaporación del agua sea más rápida y el barnizado de las láminas tenga más brillo.

6. Curado UV
El curado UV es para el barnizado UV, con 3 lámparas UV separadas, mejor para ahorrar energía.
El interruptor de temperatura está instalado en la cámara (caja) de la lámpara UV; por ejemplo, cuando hay un mal funcionamiento o sobrecalentamiento en la cámara de la lámpara, la temperatura se apagará automáticamente.
El dispositivo de bombeo perfecto puede bombear el ozono fuera de la fábrica para evitar que el operador respire demasiado ozono y provoque problemas de salud. Por otro lado, los tubos de las lámparas se pueden enfriar durante mucho tiempo.
Cuando se detiene la alimentación del papel, la lámpara UV automáticamente se apagará y entrará en el modo de ahorro de energía.


7. Unidad de transporte
Mediante la succión inferior, la cinta transportadora de malla de teflón para transportar el papel, con el dispositivo automático de corrección de desviación, de modo que el papel grueso y fino pueda transportarse de manera estable y suave.











Especificación

---





Modelo	Ecoo SD-1060W
Tamaño máximo de hoja	730x1050mm
Tamaño mínimo de hoja	310X406mm
Tamaño máximo de revestimiento	720x1040mm
El grosor de una hoja	80-500gsm
Precisión del registro del recubrimiento	±0.2 mm
Velocidad de producción	9000 hojas/hora
Peso	8T
Dimensión	10460x2725x1930mm
Fuerza	44kW













Lista de repuestos de la máquina

---





No.	Descripción	Especificación	Cantidad	Observación
1	Rodillo de goma	Φ165.3×1118	1 PC	El rodillo cerámico no está equipado.
2	Doctor cuchilla	0.15*50*1150	1 PC
3	Placa de almohadilla de piso		12 Uds.
4	Eslabón de la cadena	5/8"	PC 1
5	Eslabón de la cadena	1/2"	PC 1
6	Eslabón de la cadena	3/4"	PC 1
7	Caja de herramientas		PC 1
8	Llave hexagonal interior	1.5,2,2.5,3,4,5,6,8,10	1 juego
9	Llave	12"	PC 1
10	Destornillador		PC 1
11	Destornillador		PC 1
12	Llave de fijación	5.5-7,8-10-9-11,12-14,13- 16,14-17,17-19,22-24	1 juego
13	Pieza de madera		4 PIEZAS
14	Puerto de grasa (recto)	M6x1	5 uds.
15	Unión de tubos de grasa (recto)	M6x1xΦ6	5 uds.
16	Unión de tubos de grasa (curva)	M6x1xΦ6	5 uds.
17	Tornillo	M10x80	10 Uds.
18	Operación manual		1 juego
19	Manual de usuario del inversor		1 juego
20	Manual de instrucciones de la bomba	Según proveedor	1 juego









Producción y embalaje

---









Instalación del cliente

---



Hay cientos de máquinas de recubrimiento de barniz instaladas en todo el mundo, alrededor de 60 juegos en China, 60 juegos en Tailandia, Países Bajos, Grecia, Turquía, Egipto, Perú, México, Colombia y muchos otros países también.

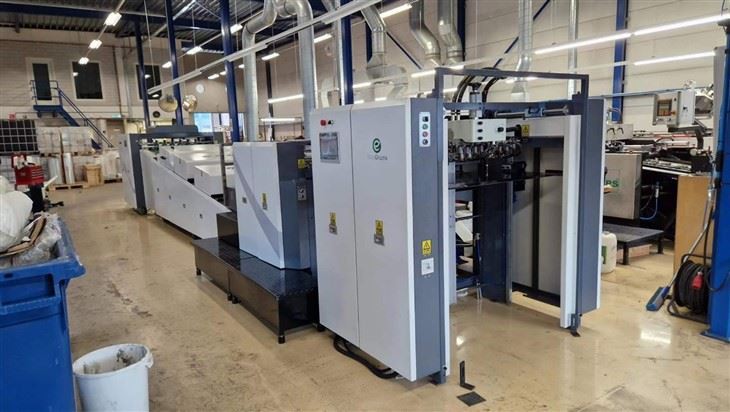

Bron Group, la empresa de acabados más grande del Inframundo/Holanda, instaló y puso en funcionamiento la máquina de barnizado por puntos UV SD1060W a partir de 2023, satisfecho con todo.







Preguntas más frecuentes

---



1. ¿Cuáles son sus principales productos?
We Ecoographix es un proveedor especializado de máquinas de impresión y consumibles. Abarcamos tanto la impresión digital como la impresión offset, incluida la preimpresión, la sala de impresión y la postimpresión, centrándonos en la impresión de envases y la impresión de libros. Tenemos cientos de usuarios en todo el mundo. Ofrecemos productos de impresión chinos de alta calidad para satisfacer los requisitos de impresión diversificados.

2. ¿Cuál es su garantía?
Normalmente 1 año.

3. ¿Cuál es el plazo de entrega?
Generalmente 30 días y haremos todo lo posible para satisfacer sus demandas.

4. ¿Qué pasa con la instalación y el soporte técnico posventa?
Nuestro ingeniero puede acudir para ayudar en la instalación y proporcionar la formación necesaria. El comprador debe tener en cuenta los billetes de avión de ida y vuelta, los gastos de servicio y el coste del alojamiento local. Cualquier problema o duda estaremos a su disposición 7x24 horas.
