Carpeta perfecta
Incluye un panel de control con pantalla táctil, 15 abrazaderas para libros, 2 estaciones de fresado y una estación de encolado lateral móvil, una estación de alimentación de cubierta de flujo, una estación de pinzado y un sistema de lubricación automática.
- Entrega Rápida
- Seguro de calidad
- Servicio al cliente 24/7
Introducción del producto

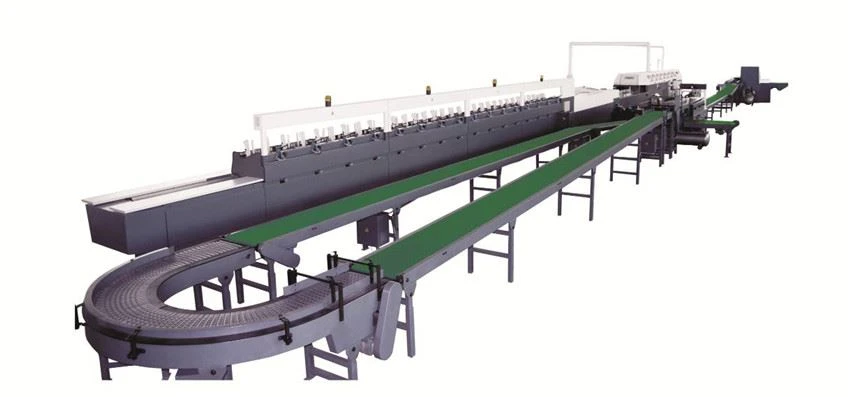

Challenger-5000 Book Perfect Sistema de encuadernación (Full Line)
Elementos | Configuraciones estándar | Q'ty | |
a. | G460P/20Las estaciones se reúnenr | Incluye 20 estaciones de recolección, una estación de alimentación manual, una puerta de rechazo-por firma defectuosa. | 1 juego |
b. | Carpeta Challenger-5000 | Incluye un panel de control con pantalla táctil, 15 abrazaderas para libros, 2 estaciones de fresado y una estación de encolado lateral móvil, una estación de alimentación de cubierta de flujo, una estación de pinzado y un sistema de lubricación automática. | 1 juego |
c. | Supertrimmer-100 | Incluye panel de control con pantalla táctil, correa del carro de entrada -horizontal desde la derecha, unidad de -alimentación de entrada vertical, unidad de recorte de tres-cuchillas, entrega con pinzas y transportador de descarga. | 1 juego |
d. | Apilador de libros SE-4 | Incluye unidad de apilamiento, unidad de empuje de libros y salida de emergencia. | 1 juego |
e. | Transportador | Incluye transportador de conexión. | 1 juego |
Opciones
1. Nordson Nozzle PUR System (DP20 plus EP48V)
Configuraciones estándar
El sistema de encuadernación Challenger-5000 es una solución de encuadernación ideal para tiradas de producción pequeñas a medianas con máx. Velocidad de hasta 5.000 ciclos por hora. Ofrece comodidad operativa, alta productividad, cambio flexible para múltiples métodos de encuadernación y una excelente relación costo/rendimiento.
Características sobresalientes:
● High net output at 5000 cycles/hour with thickness up to 50mm.
● Position indicators provide user-friendly operation and precise adjustments.
● Spine preparation with powerful milling motor for top-quality spine forming.
● Rigid nipping and cover scoring stations for strong and accurate binding.
● Europe imported spare parts guarantee strong and consistent performance.
● Flexible changeover between hotmelt EVA and PUR binding method.
Encuadernadora Challenger-5000 Book Perfect
La encuadernadora perfecta de 15 abrazaderas Challenger-5000 es una solución de encuadernación ideal para tiradas de producción pequeñas a medianas con máx. Velocidad de hasta 5.000 ciclos por hora. Ofrece una operación simple y un rendimiento confiable con una excelente relación costo/rendimiento.

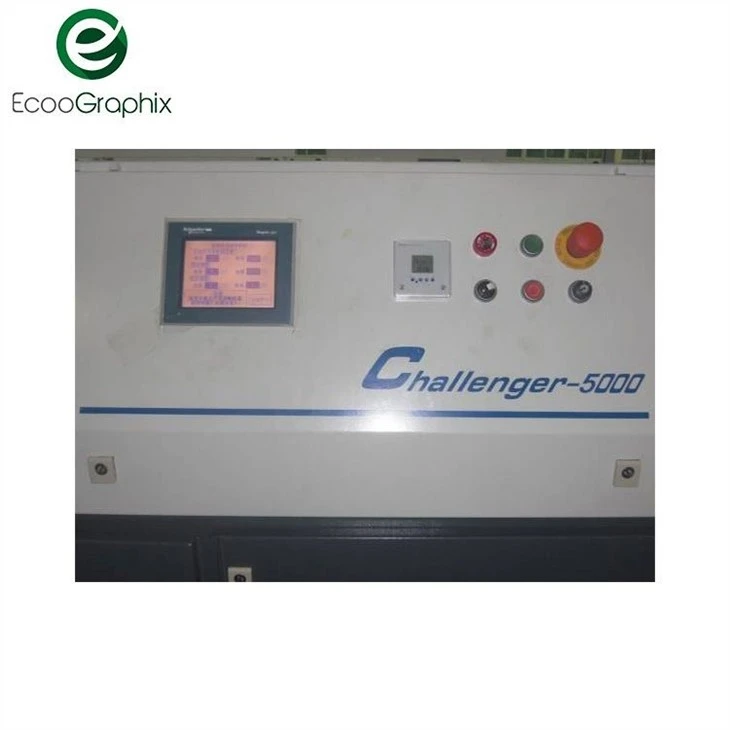

| Tay pantallasistema de control El menú de operación interactivo proporciona un control simple y rápido de la máquina. Los datos de producción, la velocidad de la máquina y la información sobre fallas se muestran claramente en la pantalla táctil. |
| Y yoestación de alimentación inclinada |
| 15 BmiraAbrazaderas Todas las aperturas de las abrazaderas para libros se ajustan a la vez. El ajuste es más conveniente gracias al indicador de posición, que puede proporcionar una fuerza de sujeción estable y confiable para garantizar una alta precisión en cada paso de producción. |
| Dospreparación de la columna estaciones Las estaciones de preparación del lomo diseñadas para ahorrar-espacio proporcionan fresado, muescas y cepillado. Trabajando junto con el extractor de polvo de papel confiable, asegura que el lomo del libro esté bien preparado antes de la aplicación del pegamento. |
| pegadoSistema de aplicación La configuración estándar incluye una estación de pegamento Hotmelt Spine y una estación de pegamento lateral. El volumen de pegamento en el tanque de pegamento se mantiene en un nivel estable, ya que el pegamento en el tanque de pre-fusión y el tanque de pegamento se ciclan automáticamente. Las estaciones de encolado móviles permiten cambiar fácilmente entre PUR y EVA en minutos. |
| A alimentación de la cubierta de la corrienteestación
|
| A estación de pellizco Gracias al mecanismo preciso y fiable de pinzado de la estructura de la leva, la cubierta se puede pinzar con precisión y firmeza con el bloque del libro. |
| Una unidad de envío rechazada La cinta transportadora-descarga especialmente diseñada puede evitar que el lomo del libro se deforme y conecta el encuadernador con la cinta transportadora y la guillotina. |
| Aextractor de polvo de papel Los residuos de papel se pueden eliminar con el potente extractor de polvo de papel para mantener limpio el sistema. |

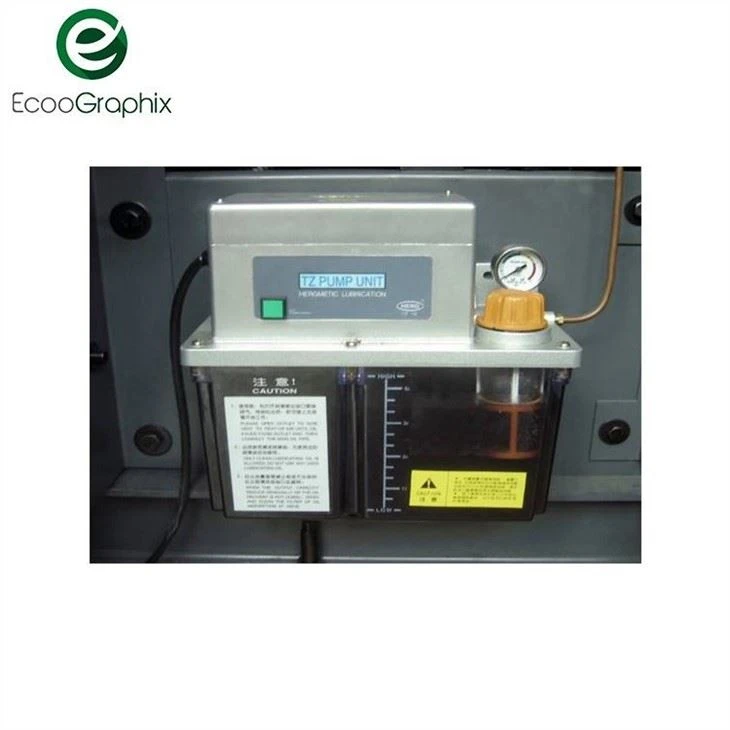

| Ansistema de lubricación automática |
Configuración4:Apilador de libros SE-4
| un conjunto deSE-4apilador de libros Unidad de apilamiento Unidad de empuje de libros Salida de emergencia |
Configuración5:Transportador
| Transportador de conexión Longitud total: 20 metros. 1 libro de salida de emergencia. Control principal LCD. Cada sección de la velocidad del transportador se ajusta por relación o por separado. |
Opción:Boquilla Nordson PURSistema de aplicación
| Sistema PUR de boquilla Nordson (DP20 más EP48V)
|
4) Lista de piezas críticas
Lista de piezas críticas deJMD Challenger-5000Sistema de encuadernación | |||
Artículo No. | Nombre de las piezas | Marca | Observación |
1 | SOCIEDAD ANÓNIMA | Schneider (francés) | recolector, |
2 | Inversor | Schneider (francés) | recolector, |
3 | Pantalla táctil | Schneider (francés) | recolector, |
4 | Interruptor de fuente de alimentación | Schneider (francés) | Carpeta, recortadora |
5 | Interruptor de fuente de alimentación | MOELLER (Alemania) | recolector |
6 | Motor principal del aglutinante, motor de la estación de fresado | SIEMENS (Alemania) | Aglutinante |
7 | Fuente de alimentación conmutada | Schneider (francés) | recolector |
8 | Interruptor fotoeléctrico | LEUZE (Alemania), P más F (Alemania), OPTEX (Japón) | recolector, |
9 | Interruptor de proximidad | P más F (Alemania) | recolector, |
10 | Interruptor de seguridad | Schneider (francés), Bornstein (Alemania) | recolector, |
11 | Botones | Schneider (francés), MOELLER (Alemania) | recolector, |
12 | contactor | Schneider (francés) | recolector, |
13 | Interruptor de protección del motor, cortacircuitos | Schneider (francés) | recolector, |
14 | Bomba de aire | ORION (empresa conjunta china-japonesa) | recolector, |
15 | Compresor de aire | HATACHI | recolector, |
16 | Llevando | NSK/NTN (Japón), FAG (Alemania), INA (Alemania) | recolector, |
17 | Cadena | TSUBAKI (Japón), TYC (Taiwán) | recolector, |
18 | Válvula electromagnética | MAC (EE. UU.), ERC (Japón) | recolector, |
19 | Cilindro de aire | ERC (Japón) | recolector, recortador |
4) Datos técnicos | |||
Modelo de máquina | G460P |  | |
Nº de Estaciones | 20 estaciones (4 estaciones como 1 unidad) | ||
mín. Tamaño de hoja (a) | 196-460 mm | ||
mín. Tamaño de hoja (b) | 135-280 mm | ||
En-línea Máx. Velocidad | 10,000 ciclos/h (modo 1:2) | ||
Fuera de-línea Máx. Velocidad | 4800 ciclos/h | ||
Energía requerida | 14.1kw | ||
Peso de la máquina | 4500kg | ||
Longitud de la máquina | 17594mm | ||
Modelo de máquina | Challenger-5000 |
| |
Nº de abrazaderas | 15 | ||
máx. Velocidad mecánica | 5000ciclos/h | ||
Longitud del bloque del libro (a) | 140-460 mm | ||
Ancho del bloque de libro (b) | 120-270 mm | ||
Grosor del bloque de libro (c) | 3-50 mm | ||
Longitud de la cubierta (d) | 140-470 mm | ||
Ancho de la cubierta (e) | 250-640 mm | ||
Energía requerida | 55kw | ||
Modelo de máquina | Supertrimmer-100 |
| |
Tamaño del libro sin recortar (ab) | máx. 445310 mm (fuera-de línea) |  | |
mín. 85100 mm (fuera-de línea) | |||
máx. 420285 mm (en-línea) | |||
mín. 150100 mm (en-línea) | |||
Tamaño del libro recortado (ab) | máx. 440300 mm (fuera-de línea) | ||
mín. 8095 mm (fuera-de línea) | |||
máx. 415280 mm (en-línea) | |||
mín. 14595 mm (en-línea) | |||
Altura de corte | máx. 100mm | ||
mín. 10mm | |||
Velocidad mecánica | 15-45 ciclos/h | ||
Energía requerida | 6,45 kilovatios | ||
Peso de la máquina | 4.100 kg | ||
